防城港枫叶粮油工业有限公司3000吨/日油菜籽预处理压榨生产线及配套技改扩建项目40T/h锅炉电气自控系统工程采用国内外成熟应用于40吨/小时循环硫化床锅炉自动控制的分布式集中控制系统（简称DCS）JX-300XP控制系统，同时成套提供配套的仪器仪表、电动阀门、材料及其安装调试。我司提供符合技术要求和有关最新工业标准和企业标准的优质产品，满足国家有关安全、环保等强制性标准。

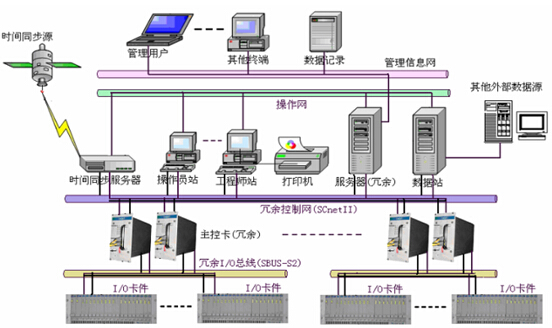

JX-300XP控制系统由控制站、操作站节点（操作站节点是工程师站、操作员站、服务器站、数据管理站、时间同步服务器等的统称）及系统网络（过程控制网、操作网）等构成。系统整体结构如下图所示。

    工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。通过系统组态平台构建适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、操作组态、流程图画面组态、报表制作等。而使用系统的维护工具软件可实现过程控制网络调试、故障诊断、信号调校等。

操作员站是由工业PC机、显示器、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程监控管理任务的人机界面。高性能工控机、卓越的流程图机能、多窗口画面显示功能可以方便地实现生产过程信息的集中显示、集中操作和集中管理。

可选的服务器站可与企业管理计算机网（ERP或MIS）交换信息，实现企业网络环境下的实时数据和历史数据采集，从而实现整个企业生产过程的管理、控制全集成综合自动化。通过具有对等C/S特征的操作网可实现操作站节点之间的实时数据通信和历史数据查询。

控制站是系统中直接与工业现场进行信息交互的I/O处理单元，由主控卡、数据转发卡、I/O卡、接线端子板及内部I/O总线网络组成，用于完成整个工业过程的实时监控功能。控制站内部各部件可按甲方要求冗余配置，确保系统可靠运行。

过程控制网络实现操作站节点和控制站的连接，完成信息、控制命令的传输与发送，过程控制网采用双重化冗余设计，使得信息传输可靠、高速。

操作网采用快速以太网技术，实现C/S模式下服务器与客户端的数据通讯及操作网节点的时间同步。

JX-300XP系统站点容量最高可达63个控制站和72个操作站节点，系统容量达到20000点。可根据I/O规模大小决定控制站数量，操作站节点可根据甲方操作的不同决定配置的数量与规格。

历史数据库容量：操作站平台4000点，服务器平台10000点；记录密度1s～30s可调，保存时间可按甲方需求进行设置。

JX-300XP系统具有数据采集、控制运算、控制输出、设备和状态监视、报警监视、远程通信、实时数据处理和显示、历史数据管理、日志记录、事故顺序识别、事故追忆、图形显示、控制调节、报表打印、高级计算，以及所有这些信息的组态、调试、打印、下载、诊断等功能。

JX-300XP系统具有以下鲜明的特点：

开 放 性  融合各种标准化的软、硬件接口，内嵌国际标准OPC服务，方便地接入最先进的现场总线设备和第三方集散控制系统、逻辑控制器等，通过各种远程介质或Internet实现远程操作。

兼 容 性  符合现场总线标准的数字信号和传统的模拟信号在系统中并存。使企业现行的工业自动化方案和现场总线技术的实施变得简单易行。

设备管理  先进的设备管理功能（SAMS），能对现场的智能变送器进行参数设置等项目实现自动管理，达到了设备管理和过程控制的完美结合。

在线下载  采用基于固定物理地址系统信息检索的内存管理技术，以添加（Append）或者空缺的方式修改和下载更新，不破坏控制站原有数据顺序，做到良好控制参数的记忆性和继承性，实现系统安全的在线修改下载，保证生产稳定和安全性。

安 全 性  系统安全性和抗干扰性符合工业使用环境下的国际标准。

故障诊断  具有卡件、通道以及变送器或传感器故障诊断功能，智能化程度高，轻松排除热电偶断线等故障。

机械结构  采用19吋国际标准的机械结构，部件采用标准化的组合方式，方便各种应用环境。

供电电源  本系统采用集中供电方式。交直流电源都采用双重化热冗余供电模式，部件能进行热插拔，方便安装和维护。

远程服务  能够通过远程通信媒体实现远程监控、故障诊断、系统维护、操作指导、系统升级等。

实时仿真  系统具有离线的实时调试和仿真功能，缩短系统在现场的调试周期并降低了方案实施的风险。

系统容量  系统规模灵活可变，可满足从几个回路、几十个I/O信息量到几千个控制回路、20000个I/O信息量的用户应用要求。

运行环境  控制机柜内合理的冷却风路设计、防尘设计。

信号配置  提供8点和16点各种系列I/O卡件，为甲方提供了多种选择，优化了系统的配置。

信号精度  I/O卡件采用国际上最新推出的高精度A/D采样技术（∑-△A/D）、先进的信号隔离技术、严格测试下的带电插拔技术、以及多层板和贴片技术，使信号的采集精度更高、卡件的稳定性更好。

控    制  系统控制组态增加了符合IEC61131-3标准的组态工具FBD、LD、SFC、ST等，使DCS与PLC的控制功能得到统一，实现了局部控制区域内的实时过程信息共享。

集 成 性  WebField是一个开放的可扩展系统，它可以方便地进行扩展和集成，利用数据站、OPCServer或网关卡，可实现与异构系统的互联。

图形界面  提供集成化图形界面组态工具，可以方便、快捷地生成图形画面，提供多种预定义图库对象。

数据管理  收集并管理数据、储存历史数据并将之传到公共数据库，也可以将数据分散到不同的报表中，从而保证过程在一个最佳的状态运行。

报    警  采用分布式报警管理系统。可以管理无限报警区域的报警、基于事件的报警、报警优先权、报警过滤以及通过拨号输入/输出管理设备的远程报警。

快速I/O  提供快速AI和AO，AI采样周期可达50ms。

对等C/S  网络 JX-300XP系统在网络策略和数据分组的基础上实现了具有对等C/S特征的操作网，在该操作网上实现操作站节点之间包括实时数据、实时报警、历史趋势、历史报警、操作日志等的实时数据通信和历史数据查询。具体功能为：

1.实时数据传输功能

2.实时报警功能

3.历史趋势功能

4.历史报警功能

5.操作日志功能
